Число классов (уровней) прерывания.


В ЭВМ число различных за­просов (причин) прерывания может достигать нескольких десятков или со­тен. В таких случаях часть запросов разделяют на отдельные классы или уровни.

Совокупность запросов, инициирующих одну и ту же прерывающую программу, образует класс или уровень прерывания (рис. 3.13).

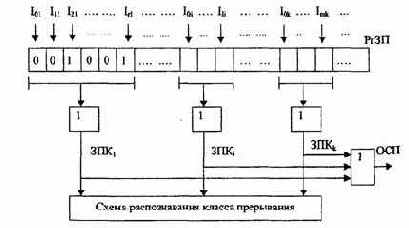

Рис.3.13. Разделение запросов на классы прерывания



Запросы всех источников прерывания поступают на регистр запросов прерывания РгЗП, устанавливая соответствующие его разряды в состояние 1, указывающее на наличие запроса прерывания определенного источника. За­просы классов прерывания ЗПК1-ЗПКk формируются элементами ИЛИ, объ­единяющими разряды РгЗП, относящиеся к соответствующим классам (уров­ням). Еще одна схема ИЛИ формирует общий сигнал прерывания ОСП, по­ступающий в устройство управления процессора.

Информация о действительной причине прерывания, породившей запрос данного класса, содержится в коде прерывания, который отражает состояние разрядов РгЗП, относящихся к данному классу прерывания.

После принятия запроса прерывания на исполнение и передачу управле­ния прерывающей программе соответствующий триггер РгЗП сбрасывается. Объединение запросов в классы прерывания позволяет уменьшить объем ап­паратуры. но приводит к замедлению работы системы прерывания.
