Индуктивный характер сигнальной связи.


Задержку распространения сигнала в линии связи можно рассматривать как изменение формы сигнала, т.е. как воздействие помехи.

Эквивалентная схема соединения двух элементов Э1 и Э2 для индуктивного характера связи представлена на на рис.3, а.

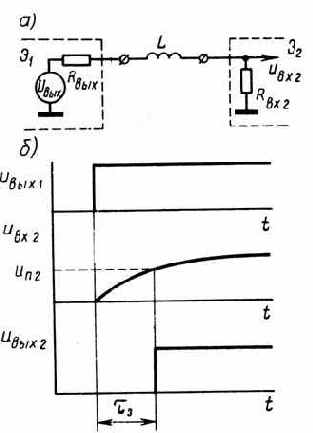

Рис. 3. Индуктивный характер «короткой» линии связи

а – эквивалентная схема; б – временная диаграмма

При подаче на вход схемы ступеньки напряжения амплитудой Uвых1 состояние схемы может быть описано дифференциальным уравнением

.

При этом напряжение на входе второго элемента

,

где

.

Так как в микроэлектронных элементах, как правило, выполняется соотношение Rвых << Rвх, то

и

Элемент Э2 срабатывает, когда напряжение на его входе uвх2 достигает порога срабатывания Vпор, т.е. с некоторой задержкой tз

(рис. 3, б). Задержка может быть определена как показано выше.

Если принять uвх = Vпор

= Uвых/2, то tз » 0,7t = 0,7 L/Rвх2.

Для уменьшения задержки необходимо уменьшать индуктивность линии и увеличивать входное сопротивление элементов.

 В ЭВМ третьего и последующих поколений используют элементы, время переключения (задержка) которых составляет доли и единицы наносекунд. Желательно, чтобы задержка, вносимая линиями связи, составляла малую, в худшем случае соизмеримую, часть от времени переключения элементов.
