Электростатическое экранирование
Этот вид экранирования заключается в шунтировании большей части (или всей) паразитной емкости емкостью на корпус (рис. 8).

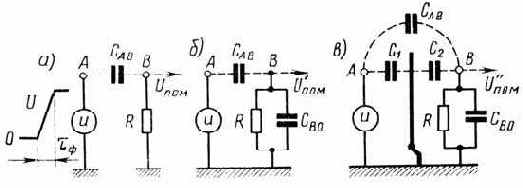

Рис.8. Схемы электростатического экранирования
Пусть емкостная помеха наводится через паразитную емкость САВ
между проводниками А (источник наводки) и В (приемник наводки).
Если корпус удален на такое расстояние, что емкостью между ним и проводниками можно пренебречь (рис. 8, а), то помеха не будет ослабляться.
В том случае, когда экран, соединенный с корпусом, располагают вблизи проводников (рис. 8, 6), шунтирующая емкость СВО уменьшает амплитуду помехи.
Если САВ << СВО
, то напряжение наводимой помехи снижается в САВ/СВО раз.
Если же экран расположить между проводниками так, как показано на рис. 8, в, то помеха еще более уменьшится за счет уменьшения самой паразитной емкости САВ.
На основании изложенного можно считать, что экранирующий эффект заземленного металлического листа заключается в шунтировании на корпус большей части паразитной емкости, имеющейся между источником и приемником наводок.
В качестве металлического листа, соединенного с корпусом ЭВМ, служат детали шасси, каркасов; обшивки стоек, панелей, субблоков, кассет, специальные листовые металлические прокладки на монтажной стороне плат, блоков, субблоков; экранные сплошные металлические слои в многослойных печатных платах и т. д.
С целью улучшения экранировки особо чувствительных к помехам цепей (например, для передачи синхроимпульсов) на обеих сторонах печатных плат сигнальные и заземленные экранные проводники чередуют таким образом, чтобы против сигнальной линии, проходящей с одной стороны платы, всегда располагалась заземленная линия с другой стороны платы. При этом каждая сигнальная линия оказывается окруженной тремя заземленными линиями, в результате чего достигается не только эффективная экранировка сигнальной линии от внешних помех, но и для полезного сигнала обеспечивается подобная волноводу цепь от источника до нагрузки.
