Конструирование и технология ЭВМ


Применение индивидуальных сглаживающих конденсаторов (ИСК)


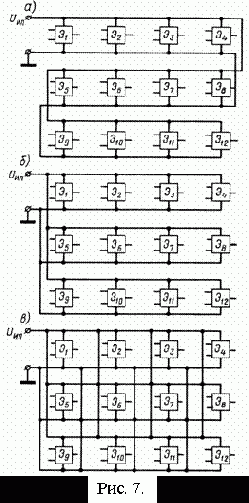

ИСК

устанавливают между шинами питания и «земля» непосредственно возле точек присоединения электронного устройства к этим шинам. Будучи заряженным до значения источника напряжения, ИСК является как бы индивидуальным источником питания схемы, максимально приближенным к ней физически.

 В микроэлектронной аппаратуре используются два вида ИСК, устанавливаемые непосредственно у каждой микросхемы и устанавливаемые на группу микросхем в пределах одной ячейки, модуля, ТЭЗ.

Первый тип ИСК

предназначен в основном для «сглаживания» импульсных помех в момент переключения микросхемы за счет локализации цепи протекания бросков тока в цепи микросхема — ИСК. В качестве таких ИСК используют обычно обладающие малой собственной индуктивностью керамические конденсаторы.

Емкость С ИСК выбирают, исходя из условия равенства заряда, накапливаемого конденсатором за время переключения микросхемы, заряду, переносимому выбросом тока за время переключения элемента.

При этом изменение напряжения на конденсаторе не должно превышать некоторого наперед заданного значения, равного допустимой помехе по шине питания. Отсюда

;
,

где DI– максимальное значение переменной составляющей тока потребления; t - длительность фронта переключения; Uпом – напряжение допустимой импульсной помехи на шине питания; Iсквоз – выходной ток короткого замыкания микросхемы; k – коэффициент, зависящий от типа схемы (например, для ТТЛ-схем k=0,33).

Второй тип ИСК, устанавливаемый на группу микросхем, предназначен для компенсации бросков тока в системе электропитания. Это обычно электролитические конденсаторы большой емкости, обеспечивающие исключение резонансных явлений в цепях питания.

 Выбор емкости ИСК этого типа проводят, используя выражение

,

где L, R –  индуктивность и сопротивление шин питания.
